기본설계·실시설계 차이, Schematic Design 뜻까지 쉽게 정리



건물을 짓기 위해 설계를 시작하면 계획설계, 기본설계, 실시설계 같은 용어를 자주 만나게 됩니다. 해외 프로젝트나 영문 설계 자료에서는 Schematic Design이라는 표현도 등장합니다.

처음 건축을 준비하는 건축주 입장에서는 이 용어들이 모두 비슷하게 느껴질 수 있습니다. 하지만 실제 프로젝트에서는 각 단계마다 결정해야 할 내용이 다르고, 검토해야 할 범위도 다릅니다.

특히 기본설계와 실시설계의 차이를 제대로 이해하지 못하면 나중에 공사비 증가나 일정 지연으로 이어질 수 있습니다. “아직 설계 중이니까 조금 바꿔도 되겠지”라고 생각했는데, 이미 실시설계가 상당히 진행된 상태라면 작은 변경 하나도 구조, 설비, 인허가, 공사비에 영향을 줄 수 있습니다.



오늘은 건축주가 헷갈리기 쉬운 기본설계와 실시설계의 차이를 중심으로, Schematic Design 뜻과 실시설계도면, 실시설계도서의 의미까지 함께 정리해보겠습니다.

---

Schematic Design 뜻, 국내 설계 단계와 어떻게 연결될까

해외 프로젝트나 영문 설계 자료에서 말하는 Schematic Design은 건물의 기본적인 방향을 잡는 설계 단계입니다. 실무에서는 보통 Schematic Design을 줄여서 SD라고 부릅니다.

국내 실무에서는 SD를 계획설계 또는 기본설계 초기 단계와 비슷하게 이해할 수 있습니다. 이 단계에서는 건물의 세부 마감이나 시공 상세를 정하기보다, 건물이 어디에 배치될지, 어느 정도 규모로 지어질지, 주요 공간은 어떻게 구성될지를 검토합니다.

예를 들어 공장이라면 생산동과 사무동의 위치, 차량 동선, 장비 반입 동선, 향후 증축 가능성 등을 검토합니다. 사옥이라면 업무공간, 회의실, 공용공간, 주차장 배치 같은 큰 틀을 잡습니다.

즉 SD는 바로 공사할 수 있는 도면을 만드는 단계가 아닙니다. 프로젝트의 방향을 결정하는 단계라고 보는 것이 맞습니다.



해외 설계 업무에서는 SD 이후에 Design Development와 Construction Documents 단계로 이어지는 경우가 많습니다. Design Development는 줄여서 DD라고 부르며, SD에서 정한 방향을 더 구체화하는 단계입니다. Construction Documents는 줄여서 CD라고 부르며, 실제 시공과 인허가에 필요한 도면과 시방서를 작성하는 단계입니다.

쉽게 정리하면 SD는 방향 설정, DD는 구체화, CD는 시공용 도서 작성 단계입니다. 다만 SD, DD, CD를 국내의 계획설계, 기본설계, 실시설계와 완전히 1:1로 대응시키기는 어렵습니다. 프로젝트마다 설계 계약 범위와 산출물이 다르기 때문입니다.

기본설계란 건물의 방향과 큰 그림을 정하는 단계

기본설계는 건축주의 요구사항을 바탕으로 건물의 기본 방향을 정리하는 단계입니다. 이 단계에서는 건물의 배치, 평면 구성, 규모, 외관 방향, 주요 구조 방식, 설비 계획의 큰 틀을 검토합니다.

쉽게 말하면 기본설계는 “이 건물을 어떤 방향으로 지을 것인가”를 정하는 단계입니다. 아직 모든 세부사항이 확정된 것은 아니지만, 프로젝트의 뼈대가 잡히는 시점이라고 볼 수 있습니다.

예를 들어 공장 신축 프로젝트라면 생산라인의 흐름, 원자재 반입 동선, 제품 출하 동선, 사무공간 위치, 유틸리티 공간 등을 검토합니다. 이 단계에서 동선이 잘못 잡히면 나중에 아무리 실시설계를 잘해도 운영 효율이 떨어질 수 있습니다.

건축주 입장에서는 기본설계 단계에서 공간 구성, 예산, 인허가 가능성, 향후 변경이 어려운 요소를 충분히 검토해야 합니다. 이때 결정한 방향이 이후 실시설계, 인허가, 공사비 산정의 기준이 되기 때문입니다.



실시설계 뜻, 실제 공사를 위한 도면 단계

실시설계는 기본설계에서 정한 방향을 바탕으로 실제 공사가 가능하도록 도면과 설계도서를 구체화하는 단계입니다. 건축, 구조, 기계, 전기, 소방, 토목 등 각 분야의 도면이 정리되고, 자재 사양과 상세 치수도 함께 확정됩니다.

기본설계가 건물의 큰 방향을 잡는 단계라면, 실시설계는 그 방향을 실제 공사 가능한 수준으로 풀어내는 단계입니다. 그래서 실시설계도면에는 벽체 두께, 기둥 위치, 보의 크기, 배관 경로, 전기실 위치, 장비 배치, 마감재 사양 등이 훨씬 구체적으로 표현됩니다.

여기서 말하는 실시설계도서는 단순히 도면 한 장을 의미하지 않습니다. 일반적으로 건축도면, 구조도면, 기계설비도면, 전기도면, 소방도면, 토목도면, 시방서 등 실제 시공과 인허가에 필요한 자료를 포함하는 개념입니다.

시공사 입장에서는 실시설계도면과 실시설계도서를 기준으로 공사비를 산정하고, 공정 계획을 세우고, 자재와 협력업체를 준비합니다.

건축주 입장에서 중요한 점은 실시설계 단계부터는 변경의 부담이 커진다는 것입니다. 실시설계가 진행된 이후에는 작은 변경도 구조, 설비, 인허가, 공사비에 연쇄적으로 영향을 줄 수 있습니다.

그래서 실시설계는 단순히 도면을 더 자세히 그리는 단계가 아닙니다. 공사비와 공사 기간을 확정해가는 단계로 이해하는 것이 좋습니다.

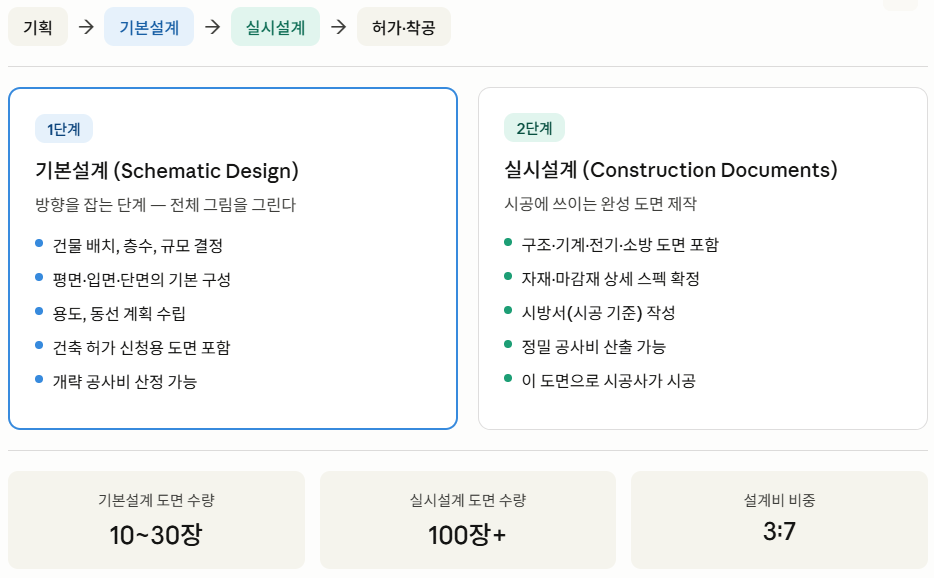

기본설계와 실시설계의 가장 큰 차이

기본설계와 실시설계의 가장 큰 차이는 도면의 목적입니다.

기본설계는 건물의 방향을 정하기 위한 도면입니다. 건축주, 설계사, 시공사, 인허가 관계자가 프로젝트의 큰 틀을 이해하고 검토하기 위한 단계입니다. 이 단계에서는 배치, 규모, 평면, 외관, 주요 시스템을 중심으로 검토합니다.

반면 실시설계는 실제 공사를 하기 위한 도면입니다. 시공사가 현장에서 공사를 진행할 수 있도록 구체적인 치수, 자재, 상세, 구조, 설비 내용이 포함됩니다.



쉽게 정리하면 기본설계는 “이렇게 지으면 되겠는가?”를 확인하는 단계이고, 실시설계는 “이제 이 도면대로 공사할 수 있는가?”를 확인하는 단계입니다.

구분	기본설계	실시설계
목적	건물의 방향과 주요 계획 확정	실제 시공이 가능한 도면 작성
주요 검토 내용	배치, 평면, 규모, 외관, 주요 시스템	상세 치수, 자재, 구조, 설비, 시공 상세
건축주 역할	요구사항과 예산 방향 결정	변경사항 최소화, 최종 확인
변경 영향	비교적 조정 가능	변경 시 공사비와 공기 영향 큼
결과물	기본설계도서	실시설계도면, 실시설계도서

이 표에서 가장 중요한 부분은 변경 영향입니다. 기본설계 단계에서는 아직 조정 가능한 부분이 많지만, 실시설계 단계로 넘어가면 변경의 파급효과가 커집니다.



건축주가 설계 단계에서 확인해야 할 것

기본설계 단계에서는 공간 구성이 실제 사용 목적에 맞는지 확인해야 합니다. 공장이라면 생산 흐름과 물류 동선이 맞는지, 사옥이라면 부서 배치와 회의공간이 적절한지, 상가라면 임대 효율과 고객 동선이 괜찮은지 봐야 합니다.

또한 예산과 규모가 맞는지도 함께 확인해야 합니다. 기본설계 단계에서 건물 규모가 커지면 이후 공사비도 자연스럽게 증가합니다. 이때는 평면이 마음에 드는지만 볼 것이 아니라, 이 규모가 내 예산 안에서 가능한지도 함께 검토해야 합니다.

실시설계 단계에서는 도면 간 불일치가 없는지, 자재와 마감 사양이 적절한지, 공사비에 영향을 주는 요소가 과도하게 계획되어 있지 않은지 확인해야 합니다.

특히 실시설계가 진행된 이후에는 새로운 아이디어를 계속 추가하기보다, 기존에 정한 방향이 도면에 정확히 반영되었는지 확인하는 데 집중하는 것이 좋습니다.



실무에서는 용어보다 산출물이 더 중요하다

Schematic Design, 기본설계, 실시설계라는 용어도 중요하지만, 실제 계약에서는 용어보다 산출물이 더 중요합니다.

같은 기본설계라고 해도 설계사나 프로젝트에 따라 포함되는 도면과 검토 범위가 다를 수 있습니다. 어떤 기본설계에는 평면, 입면, 단면 정도만 포함될 수 있고, 어떤 프로젝트에서는 구조와 설비의 주요 계획까지 함께 검토하기도 합니다.

그래서 건축주가 설계 계약을 할 때는 “기본설계까지 해주세요”, “실시설계까지 해주세요”라고만 말하기보다, 각 단계에서 어떤 도면과 자료를 받을 수 있는지 확인해야 합니다.



기본설계 단계에서는 배치도, 평면도, 입면도, 단면도, 개략 공사비 검토 자료가 포함되는지 확인하는 것이 좋습니다.

실시설계 단계에서는 건축, 구조, 기계, 전기, 소방, 토목 도면이 포함되는지, 상세도와 시방서가 제공되는지, 인허가 대응 범위가 포함되는지 확인해야 합니다.

---

정리하면 Schematic Design은 건물의 큰 방향을 잡는 설계 단계이고, 국내 실무에서는 계획설계 또는 기본설계 초기 단계와 연결해서 이해할 수 있습니다. 실무 약어로는 SD라고 부르며, 이후 방향을 구체화하는 DD, 실제 시공용 도서를 작성하는 CD 단계로 이어지는 경우가 많습니다.

기본설계는 건물의 배치, 규모, 평면, 외관, 주요 시스템처럼 프로젝트의 큰 그림을 정하는 과정입니다. 반면 실시설계는 실제 시공이 가능하도록 도면과 사양을 구체화하는 단계입니다.



건축주 입장에서는 기본설계와 실시설계의 차이를 이해하는 것만으로도 프로젝트 관리가 훨씬 쉬워집니다. 어느 단계에서 무엇을 결정해야 하는지 알 수 있고, 변경이 늦어질수록 공사비와 일정에 미치는 영향이 커진다는 점도 미리 인식할 수 있기 때문입니다.

건물을 처음 짓는다면 설계사에게 단순히 “도면을 그려주세요”라고 요청하기보다, 현재 설계가 계획설계 단계인지, 기본설계 단계인지, 실시설계 단계인지부터 확인해보는 것이 좋습니다.



FAQ

Q1. Schematic Design은 기본설계와 같은 뜻인가요?

완전히 같은 뜻이라고 보기는 어렵습니다. Schematic Design은 해외 설계 업무에서 건물의 큰 방향을 잡는 초기 설계 단계를 의미합니다. 국내 실무에서는 계획설계 또는 기본설계 초기 단계와 비슷하게 이해할 수 있습니다.



Q2. 기본설계와 실시설계 중 어느 단계가 더 중요한가요?

둘 다 중요하지만 역할이 다릅니다. 기본설계는 건물의 방향을 결정하는 단계이고, 실시설계는 실제 공사가 가능하도록 도면과 설계도서를 구체화하는 단계입니다. 기본설계 단계에서 방향을 잘못 잡으면 실시설계 단계에서 수정이 반복될 수 있습니다.



Q3. 실시설계가 끝난 뒤에도 설계 변경이 가능한가요?

가능은 하지만 부담이 커집니다. 실시설계가 끝난 뒤에는 건축, 구조, 기계, 전기, 소방 등 여러 분야의 도면이 서로 연결되어 있기 때문에 작은 변경도 공사비, 인허가, 일정에 영향을 줄 수 있습니다.
